LORA Enerji Sayaçları

Teknik Özellikleri

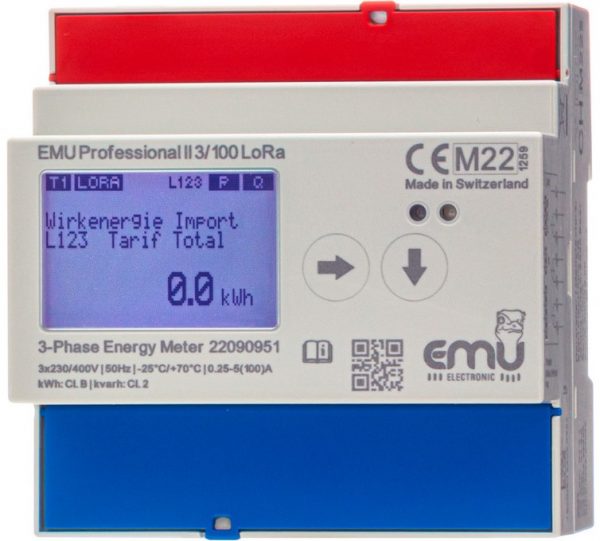

EMU Professional II 3/100 LoRa, 3-fazlı, ray montajına uygun  LORA haberleşmeli direkt girişli enerji sayacıdır. MID sertifikalı iç tüketim hesaplama yöntemiyle kullanıma uygundur.

• Çift yönlü 3-faz enerji analizörü
• Kablosuz LoRa arayüzü
• 3×230/400V
• 100A’e kadar direkt girişli
• MID B+D, ticari binalarda iç tüketim hesaplama kullanımına uygun
• Doğruluk klas B (1%)

Analizörün kullanılacak sisteme entegrasyonu için aşağıdaki GITHUB sitesinde yer alan LoRa Decoder kullanılabilir:

https://github.com/emuag/professional_II_lora

LoRa analizör fabrika ayarları:

• JoinMode: OTAA (Katılım seçeneği)
• DevEUI  (102CEF ile başlamaktadır)
• Appkey
• AppEUI  (10 2C EF 00 00 00 00 00)

Cihazı tanımlayıcı adrese ve AppKey anahtarına cihaz menüsünden erişilir), AppEUI sabit olarak 10 2C EF 00 00 00 00 00 ‘dir.

LoRa – parametreler listesi

• Aktif Enerji (kWh)
• Reaktif enerji (kvarh)
• Aktif güç (kw)
• Reaktif güç (kvar)
• Görünür güç (kVA)
• Akım (A)
• Frekans (Hz)
• Gerilim hata sayısı

LCD-Ekran

Cihaz üzerindeki 38×28 mm grafik LCD ekran yardımı ile yapılandırma ayarları yapılır ve ölçüm değerleri görüntülenir. Dil seçenekleri İngilizce ve Almanca’dır.

LoRa sayaç ayarları

Dokunmaya duyarlı tuşlar yardımıyla ayarlar yapılır, yapılandırma değişiklikleri için mühürlenebilen bölümde yer alan bir tuşa basılması gerekir.

S0 pals çıkışı

EMU Professional II 3/100 LoRa üzerinde aktif ya da reaktif enerji için ayarlanabilen bir pals çıkışı bulunur.

• Pals büyüklüğü kWh / kvarH için : Her bir 1,10,100, 1000 veya 10000 birimde
• Pals süresi milisaniye cinsinden : 2ms, 10ms, 30ms, 40ms, 120 ms
